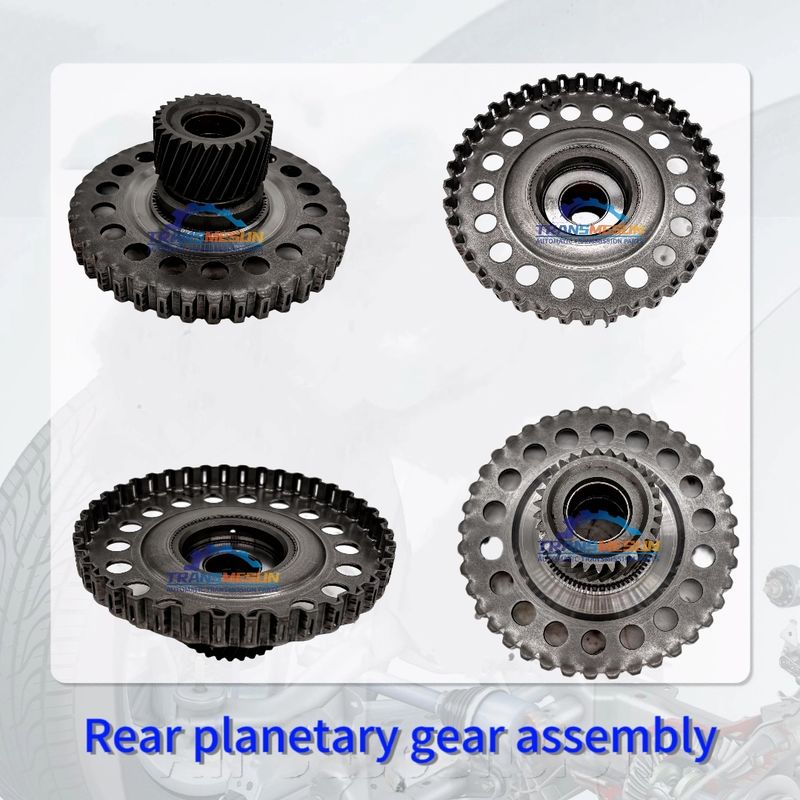

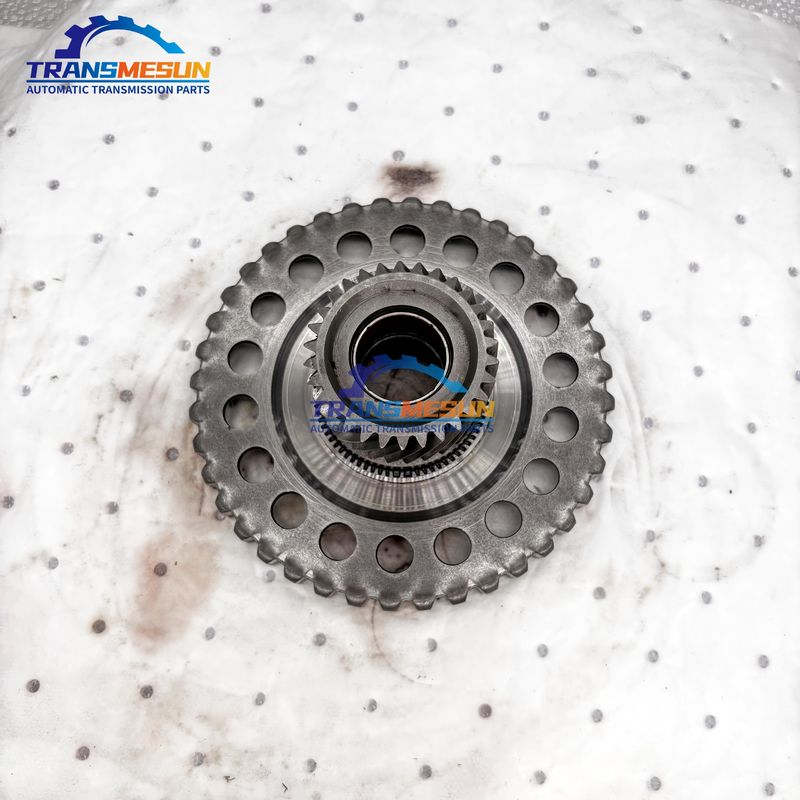

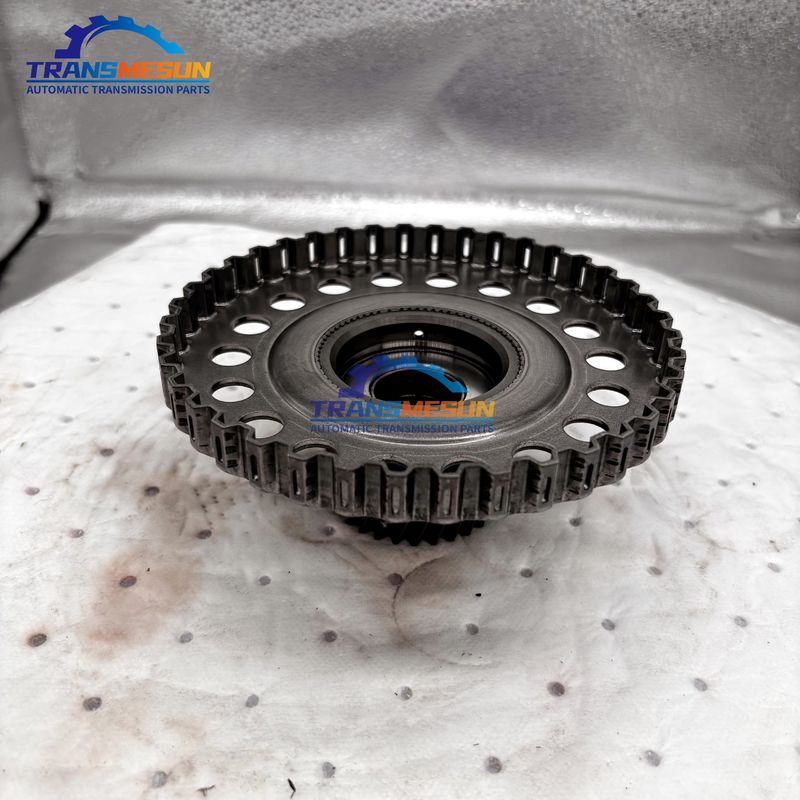

U760E U760F Ensemble pignon planétaire arrière de transmission automatique, pignon solaire

Fonction : Distributeur central de couple dans le train planétaire FWD à 6 vitesses Toyota/Lexus, permettant les rapports de 5e/6e vitesse.

Caractéristiques principales :

• Matériau : Acier allié cémenté (HRC 58-62) avec dents hélicoïdales rectifiées

• Conception des cannelures : Cannelures internes micro-polies pour une usure réduite contre l'arbre d'entrée

• Contrôle de la poussée : Surface de rondelle intégrée (critique pour le réglage du jeu axial)

Modes de défaillance :

• Dénudage des cannelures : Provoque le patinage du rapport (brusque emballement du passage 5-6, codes P2716)

• Pitting des dents : Fatigue due à l'utilisation prolongée de l'overdrive (bruit de sifflement)

• Usure de la surface de roulement : Altere l'alignement planétaire (usure >0,15 mm = remplacer)

Spécifications critiques :

1. Jeu axial du planétaire : 0,10-0,25 mm (nécessite des rondelles de butée sélectives)

2. Jeu avec les pignons : 0,07-0,13 mm

Conseil de pro : Toujours remplacer le planétaire et le porte-satellites en tant qu'ensemble apparié – des schémas d'usure non appariés provoquent une défaillance prématurée.
