À La Maison / Produits / Pièces de transmission / Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine
qualité Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage usine

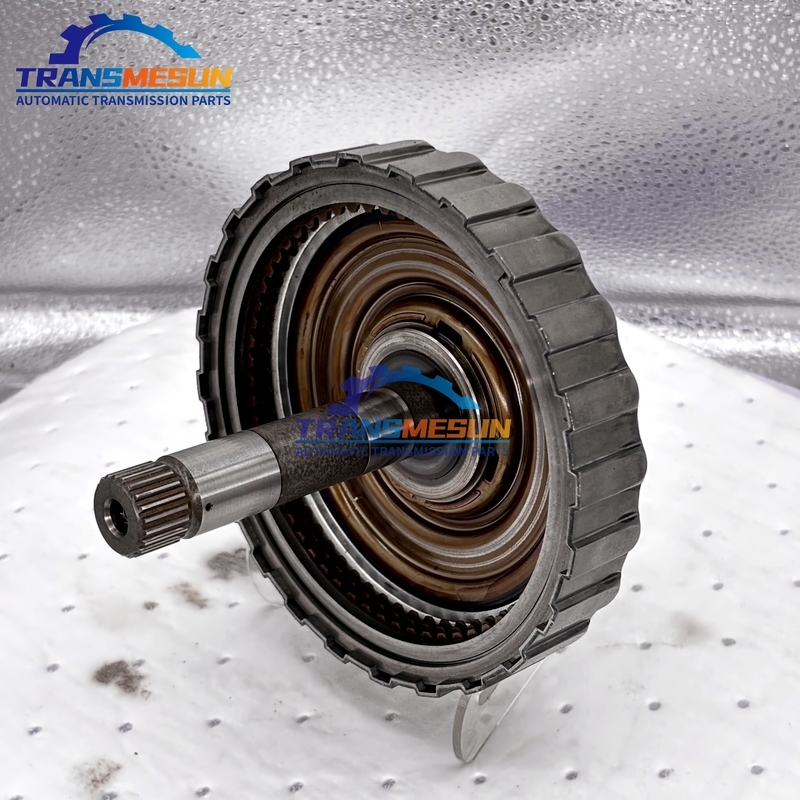

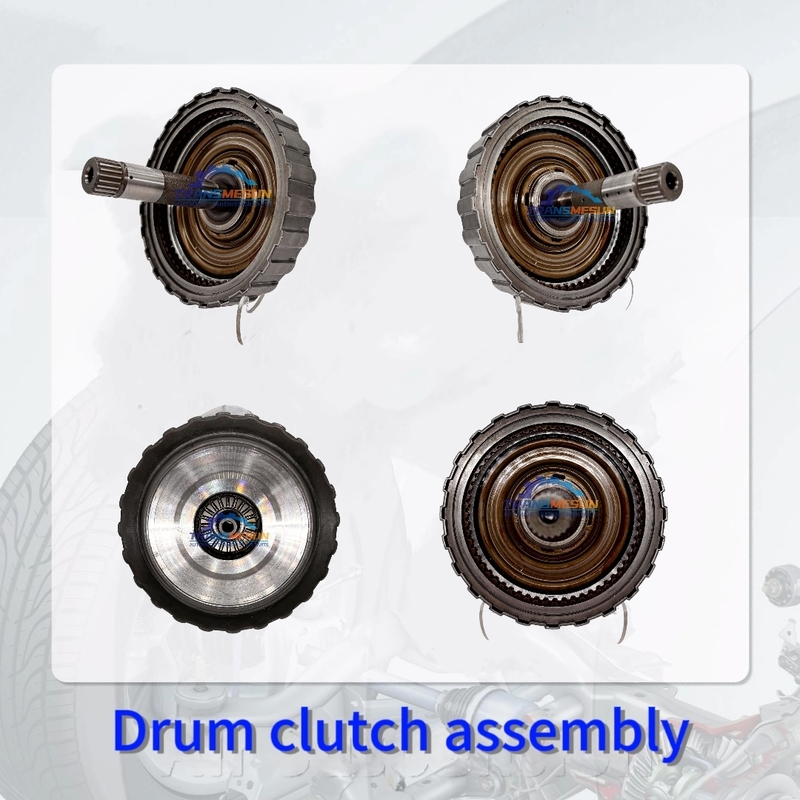

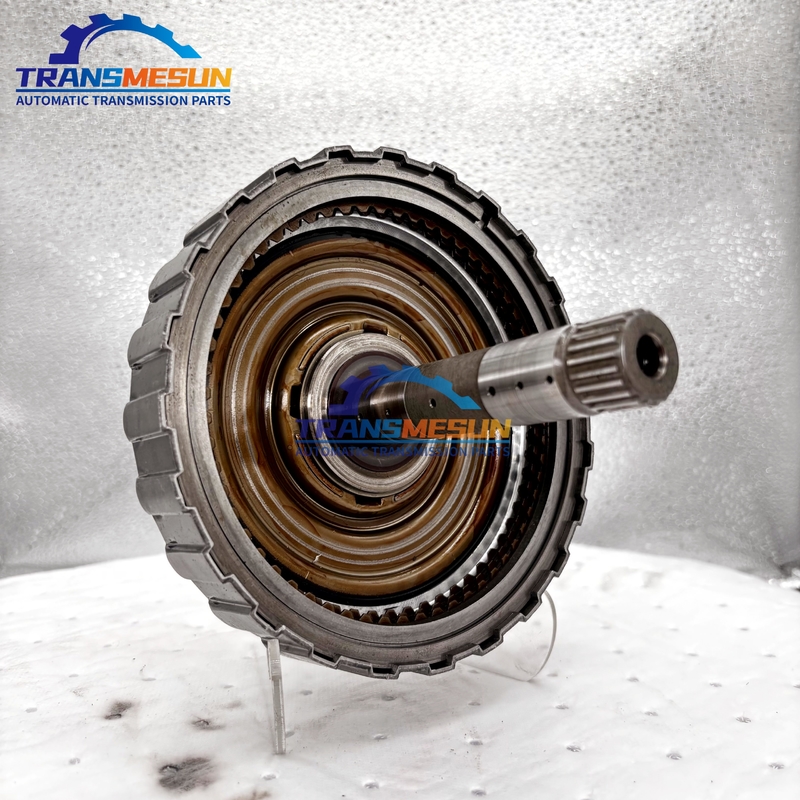

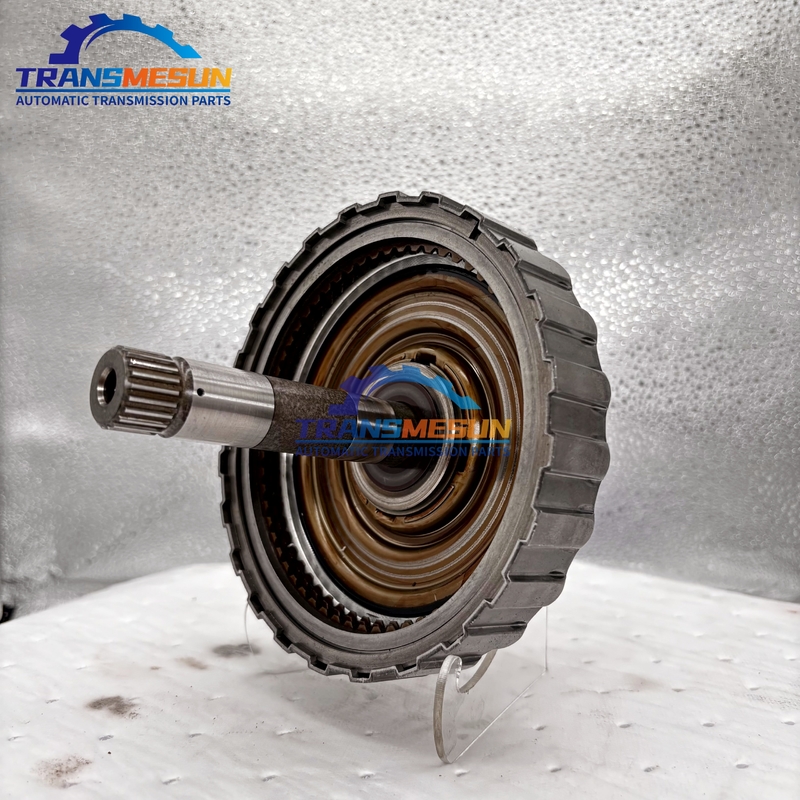

Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage

Résumé du produit
Application: ZF 6HP/8HP or similar, handling 4th-6th gear shifts under high torque (500–700Nm). Design: 15-spline hardened steel shaft (SAE 4140, 60–64 HRC) for direct hub engagement. 4-clutch pack (3 friction + 4 steel plates, 0.5–0.7mm clearance new). Critical Specs: Drum OD: 120–125mm, anodized for thermal resistance (max 200°C). Spline tolerance: ±0.03mm (wear >0.1mm causes slippage). Failure Modes: Spline shear (fatigue under abrupt shifts). Drum warping (overheat cycles
Propriétés de base
Nom de la marque: Volkswagen Passat
Numéro de modèle: AWTF60SN
Propriétés commerciales
Quantité de commande minimale: 1
Prix: 0-1000
Conditions de paiement: T/T
Les étiquettes:

convertisseur de couple de transmission

Pièces de transmission automatique

assemblage de l'embrayage de transmission
Description du produit

  1. Application : ZF 6HP/8HP ou similaire, gérant les changements de rapports de la 4e à la 6e vitesse sous couple élevé (500–700 Nm).

  2. Conception :

    • Arbre en acier trempé à 15 cannelures (SAE 4140, 60–64 HRC) pour un engagement direct du moyeu.

    • Pack de 4 embrayages (3 disques de friction + 4 disques en acier, jeu de 0,5–0,7 mm à neuf).

  3. Spécifications critiques :

    • Diamètre extérieur du tambour : 120–125 mm, anodisé pour la résistance thermique (max 200°C).

    • Tolérance des cannelures : ±0,03 mm (usure >0,1 mm provoque le patinage).

  4. Modes de défaillance :

    • Cisaillement des cannelures (fatigue lors des changements de rapports brusques).

    • Voile du tambour (cycles de surchauffe).

    • Rupture des joints (perte de pression en phase de suralimentation).

Remarque : Nécessite une huile de transmission automatique (ATF) à faible viscosité (par exemple, ZF LG8) pour une modulation optimale de l'embrayage.


Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage 0

Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage 1

Tambour d'embrayage K2 4-5-6 de la transmission AWTF60SN, 4 embrayages, arbre cannelé à 15 cannelures, ensemble d'embrayage 2



Détails du produit
Mettre en évidence:

4-5-6 K2 transmission clutch drum

,

15 spline shaft clutch assembly

,

4 clutches transmission parts
Year：: 2007-
MODEL：: AWTF60SN
SIZE:: 15X15X15CM
Brand：: Volkswagen Passat
Item Weight:: 2.5kg
ＯＥＮＯ: 09G 09M 09K AWTF60SN
Applicable Brand:: Shuttle; Golf; CC. Skoda: Horiseon; Miro; Speedo. Mini: mini
